电容器外部故障的保护
1.电流速断保护
反应电容器组引接母线、电流互感器、放电线圈电压互感器、串联电抗器等回路发生相间短路，或者电容器本身内部元件全部击穿形成相间短路。电流速断保护应保证在电容器端部发生相间短路时可靠动作，同时应避免电容器投入瞬间的涌流造成误动。规程规定，速断保护的动作电流应按最小运行方式下电容器端子上发生两相短路时有足够的灵敏系数来整定，灵敏系数大于等于2.0。为了可靠地避免合闸涌流产生误动，电流速断保护应增设约0.2s的延时。
2.过电流保护
过电流保护是电流速断保护的后备保护。它应按躲过电容器组长期容许的最大工作电流整定。电容器组容许在 1.3倍额定电流下长期工作，并考虑电容器组的电容量可容许+10°的偏差。
过电流保护可以采用定时限或反时限，当采用定时限时，为了可靠躲过涌流，过电流保护的动作时间应比速断保护更长。当采用反时限时可参照所用电容器组的过电流损坏特性与所选微机继电保护装置的反时限特性确定。
实际应用中，保护装置的过电流保护一般是两段式或三段式。当为两段式时，第Ⅱ段兼作过负载保护用，通常为定时限特性。当为三段式时，第Ⅲ段为定时限特性，第Ⅲ段可设为定时限特性，也可设为反时限特性，其中第Ⅱ、Ⅲ段兼作过负载保护用。当然，三段式更容易满足灵敏度要求，特别是为适应调压要求电容器组容量变化较大的场合。

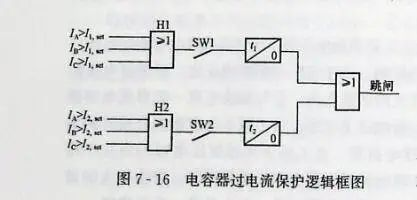

电容器组的过电流保护用于保护电容器组内部短路及电容器组与断路器之间引起的相间短路。采用两段式，每段一个时限的保护方式。电容器过电流保护逻辑框图如图7-16所示。其中H1和t1构成工段，H2和t2构成Ⅱ段，分别反应A、B、C三相电流。
3.电容器的过电压、失电压保护
电容器有较大的承受过电压的能力。我国标准规定电容器容许在1.1倍额定电压下长期运行，在1.15倍额定电压下运行30min，在1.2倍额定电压下运行5min，在1.3倍额定电压下运行1min。过电压保护原则上可以按此标准规定进行整定，但为了可靠起见，可以选择在1.1倍额定电压时动作于信号，1.2倍额定电压经5～10s动作跳闸。此时限是为了防止因电压波动而引起误动。过电压保护的电压元件可以取放电电压互感器的二次侧电压（这样可以直接反应电容器承受的电压），也可取母线电压互感器二次侧电压（当三相电容不平衡时，它不能确切反应各相电容器的电压）。在微机继电保护中一般用后者，因为这样可以同时满足过电压、失电压保护和测量所需的电压采样。但采用此接法时应注意需由电容器组的断路器或隔离开关的辅助触点闭锁电压保护，使断路器断开时保护能自动返回。当有串联电抗器时，电抗器会使电容器上电压升高。电容器电压保护主要用于防止系统稳态过电压和欠电压。过电压和欠电压保护均通过延时来鉴别稳态过电压和欠电压。

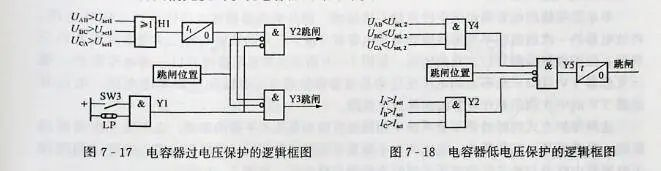

过电压保护采用母线的线电压，取母线电压是为了防止母线电压过高时损坏电容器，且切除电容器可降低母线电压。为防止电容器未投时误发信号或保护动作后装置不复归，过电压保护中加有断路器位置判据。另外，当变电站有电压无功自动调整装置投入运行时，电容器的过电压保护可以退出运行。电容器过电压保护的逻辑框图如图7-17所示，过电压保护动作带时限发信号或跳闸。断路器在跳位时要闭锁过电压保护的Y2和Y3，使电容器保护自动退出运行。
当供电电压消失时，电容器组失去电源，开始放电，其上电压逐渐降低。若残余电压未放电到0.1倍额定电压就恢复供电，则电容器组上将承受高于1.1倍额定电压的合闸过电压。导致电容器组的损坏，因而需装设低电压保护。可取三相线电压失压的与逻辑或三相电压的正序电压失压作为失电压判据。在母线电压低于定值后带时延切除电容器组，待电荷放完后才能再投入。如图7-18所示为电容器低电压保护的逻辑框图。由图可见，只有当三相电压同时降低到低电压动作值时，保护才可动作;考虑到供电电压消失时电容器组无电流，低电压保护经过电流团锁（Y2）∶以防止 TV断线造成低电压保护误动。在系统故险或低压电容器保护动作跳闸后，为了使保护能立即复位，要求保护在跳闸位置时能自动退出运行，用断路器跳闸位置闭锁低压保护（Y5），待母线电压恢复正常后断路器可重新投入运行。低电压保护的动作时间应小于供电电源重合闸的最短时间。
在微机继电保护中，电容器的失电压保护可以和过电压保护用同一个电压元件。其整定值既要保证在失电后电容器尚有残压时能可靠动作，又要防止系统电压瞬间下降时误动作。动作电压可整定为30%～60%电网额定电压。动作时间既不可太短，也不可太长，应满足下列要求∶
（1）大于同级母线上其他出线故障时的保护切除时间。
（2）当电源线失电后重合时，在重合前失电压保护应先将电容器回路切除。
（3）当备用电源自投装置投入备用电源前，失电压保护应先将电容器回路切除。在微机继电保护中，电源线失电后重合及备用电源自投装置投入备用电源也可以由重合闸装置和备用 自投装置在合闸前先发出联跳电容器的命令来实现。
4.单相接地保护
电容器组应装设单相接地保护，至于是装设接地电流保护，或是方向接地保护。或是绝缘监察装置等，这要根据变电站中性点接地方式。出线回路的多少。接地电容电流的大小等条件来决定。可配置两段式零序过电流保护，用于单相接地保护。
5.串联电抗器的保护
为了限制电容器接通电源时的涌流以及抑制高次谐波对电容器的影响，通常在电容器回路中接入一个串联电抗器，上述过电流保护和速断保护的保护范围均已包括串联电抗器，不需另设保护。但按照运行情况油浸式铁芯串联电抗器类似于油浸变压器，有关标准建议0.18MVA 及以上的油浸铁芯串联电抗器应设置气体保护，以保护其内部故障。对于微机继电保护装置，只需将气体继电器触点接入保护装置的一个信号输入口，再由保护装置出口跳闸。
6.过负载保护
电容器组过负载是由系统过电压及高次谐波所引起。按规定电容器应能在1.3倍额定电流下长期运行，对于电容量具有最大正偏差（10%）的电容器，过电流允许达到1.43倍额定电流。
注意到电容器组必装设反应稳态电压升高的过电压保护，而且大容量电容器组一般装设抑制高次谐波的串联电抗器，在这种情况下可不装设过负载保护。仅当系统高次谐波含量较高或实测电容器回路电流超过允许值时，才装设过负载保护。保护延时动作于信号。为与电容器过载特性相配合，宜采用反时限特性过负载保护。一般情况下，过负载保护与过电流保护结合在一起。
7.TV断线报警
（1）三相线电压均小于16V，某相电流大于0.2A，判为三相断线。
（2）三相电压和大于8V，最大线电压小于16V，判为两相TV断线。
