Tungsten Inert Gas,缩写TIG。直译就是钨极惰性气体焊,一般称作非熔化极气体保护焊。用纯钨或活化钨(钍钨、铈钨、锆钨、镧钨)作为不熔化电极的惰性气体保护电弧焊,质量高但速度较慢。
TIG是指非熔化极气体保护焊,是利用外加气体作为保护介质的一种电弧焊方法,其优点是电弧和熔池可见性好,操作方便;没有熔渣或很少熔渣,无需焊后清渣。但在室外作业时需采取专门的防风措施
TIG焊接本身就属于明弧操作能很好的观察熔池的形状和流动,要比焊条电弧焊优越的多。

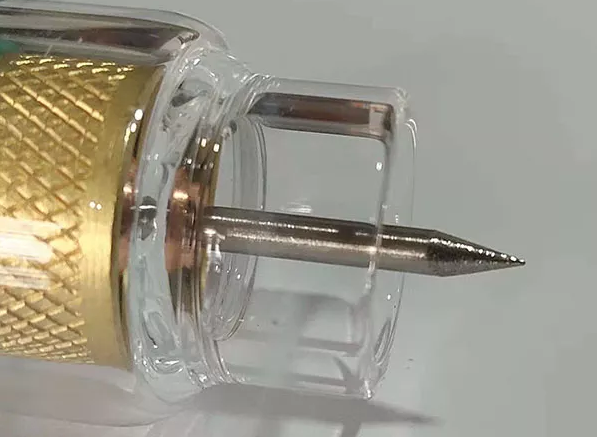

控制焊接时的手稳是最大的关键,避免发抖烧损坞极造成熔池夹钨。控制方法可用握焊枪的食指支撑于所焊管道或板件。钨极伸出长度可根据破口的深浅来选择,一般3-5mm。

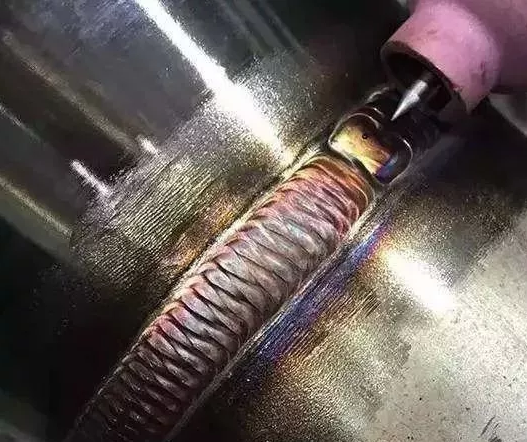

关于运丝方法可根据坡口的大小选择,坡口角度较小时焊丝可放于溶池中间,连续送进。坡口较大时可采用两侧点进送丝(要相当熟练,避免碰到坞极),焊枪左右移动使边缘熔合良好。

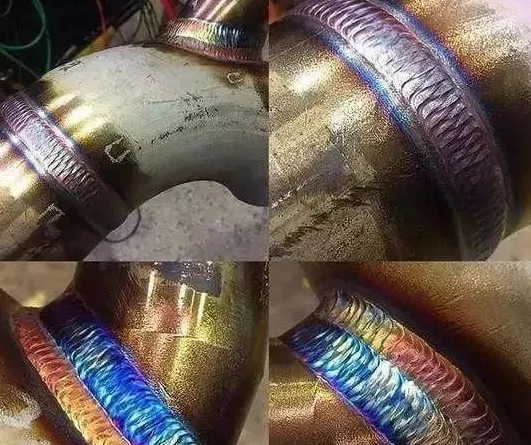

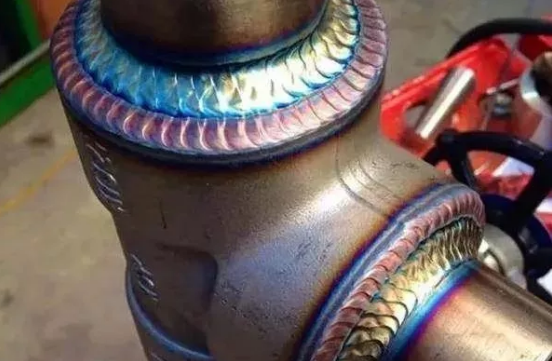

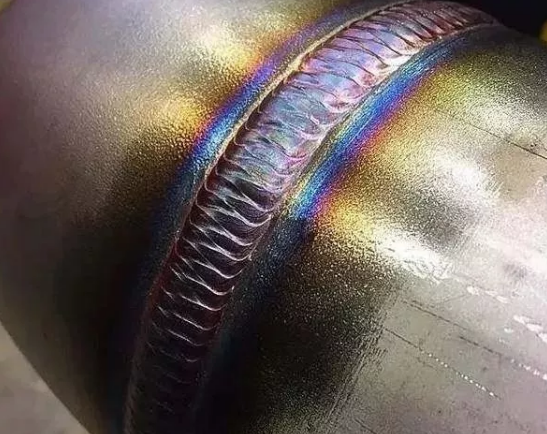

关于表面的饱满的鱼鳞纹,按考试比赛评分标准,TIG焊缝余高一般在0~2MM,表面光滑无咬边.气孔.裂纹.未融合既可.
操作规程:
3、检查焊接电源,控制系统是否有接地线。转动要正常,氩气、水源必须畅通。如有漏水现象,应立即通知修理。5、检查高频引弧系统、焊接系统是否正常,导线、电缆接头是否可靠,对于自动丝极氩弧焊,还要检查调整机构、送丝机构是否完好。6、根据工件的材质选择极性,接好焊接回路,一般材质用直流正接,对铝及铝合金用反接法或交流电源。7、检查焊接坡口是否合格,坡口表面不得有油污、铁锈等,在焊缝两侧200mm内要除油除锈。8、对于用胎具的要检查其可靠性,对焊件需预热的还要检查预热设备、测温仪器。9、氩弧焊操纵按钮不得远离电弧,以便在发生故障时可以随时关闭。11、设备发生故障应停电检修,操作工人不得自行修理。12、在电弧附近不准赤身和裸暴其它部位,不准在电弧附近吸烟、进食,以免臭氧、烟尘吸入体内。13、磨钍钨极时必须戴口罩、手套,并遵守砂轮机操作规程。最好选用铈钨极(放射量小些)。砂轮机必须装抽风装置。14、操作工应随时佩戴静电防尘口罩。操作时尽量减少高频电作用时间。连续工作不得超过6小时。15、氩弧焊工作场地必须空气流通。工作中应开动通风排毒设备。通风装置失效时,应停止工作。16、氩气瓶不许撞砸,立放必须有支架,并远离明火3米以上。17、在容器内部进行氩弧焊时,应戴专用面罩,以减少吸入有害烟气。容器外应设人监护和配合。18、钍钨棒应存放于铅盒内,避免由于大量钍钨棒集中在一起时,其放射性剂量超出安全规定而致伤人。
13888147524
