焊接位置代号
1 板材对接焊缝：
（1）平焊，代号1G；
（2）横焊，代号2G；
（3）立焊，代号3G；
（4）仰焊，代号4G。
2 管材对接焊缝：
（1）水平转动，代号1G；
（2）垂直固定，代号2；
（3）水平固定，代号5G、5GX；
（4）45度固定，代号6G、6GX。
3 管板角接头焊缝：
（1）水平转动，代号2FRC；
（2）垂直固定平焊，代号2FG；
（3）垂直固定仰焊，代号4FG；
（4）水平固定，代号5FG；
（5）45度固定，代号6FG。
4 螺柱焊：
（1）平焊，代号1S；
（2）横焊，代号2S；
（3）仰焊，代号4S。
按照AWS，有平焊F，横焊H，立焊V，仰焊OH

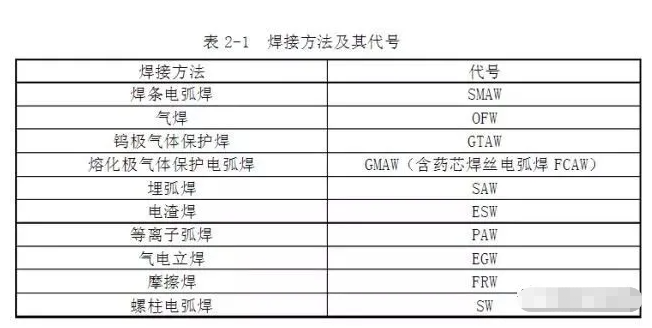

焊接方法及其代号
每种焊接方法都可能表现为手工焊、机动焊、自动焊等操作方式，其代号见下表。

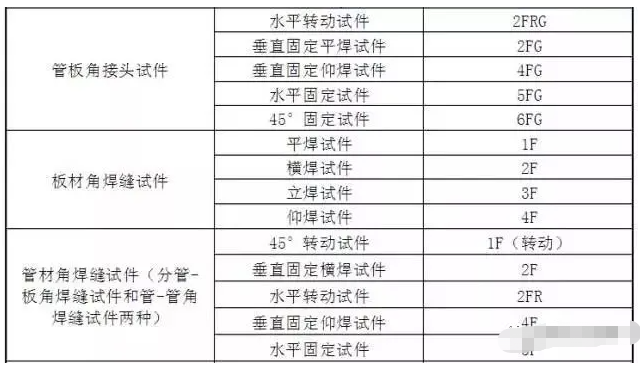

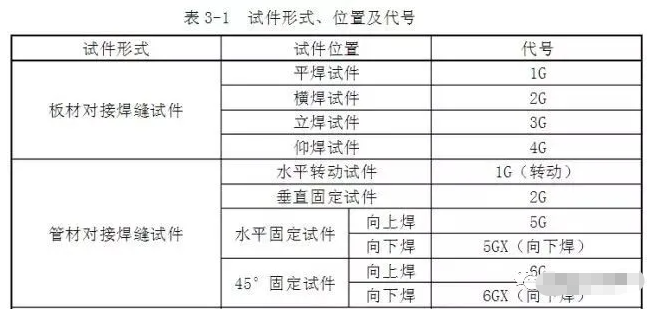

试件形式、位置及其代号
试件形式、位置及其代号见下表。试件位置基本决定了焊接位置。
带衬垫和不带衬垫试件
板材对接焊缝试件、管材对接焊缝试件和管板角接头试件，都分为带衬垫和不带衬垫两种。试件和焊件的双面焊、角焊缝，焊件不要求焊透的对接焊缝和管板角接头，均视为带衬垫。单面焊打底时，若采用惰性气体保护焊，不能认为是带衬。
