13888147524一、系统组成及工作原理
（一）系统主要组件
自动跟踪定位射流灭火系统由灭火装置、探测装置、控制装置、水流指示器、模拟末端试水装置等组件，以及管道与阀门、供水设施等主要组件组成。
1.灭火装置
灭火装置是以射流方式喷射水介质进行灭火的设备，灭火装置按流量大小可分为:自动消防炮灭火装置(额定流量大于16L/s)、自动射流灭火装置(额定流量不大于16L/s)，自动射流灭火装置按射流方式又可分为喷射型自动射流灭火装置(射流方式为喷射的)和喷洒型自动射流灭火装置。
灭火装置自动消防炮灭火装置
自动射流灭火装置喷射型自动射流灭火装置
喷洒型自动射流灭火装置
自动消防炮灭火装置和喷射型自动射流灭火装置由探测部分、控制部分、射流部分和机械传动部分组成。对于自动消防炮，探测装置包括设置在保护现场的一级探测组件（启动组件）以及设置在灭火装置本体上的二级探测组件（扫描定位），一级探测组件也可和灭火装置一体，对于喷射型自动射流灭火装置，探测装置多和灭火装置一体化设置。喷洒型自动射流灭火装置，其探测装置和灭火装置可以分别独立设置，但1套探测装置不宜联动4个灭火装置。
2.探测装置
探测装置是指具有自动探测、定位火源，并向控制装置传送火源信号等功能的设备。自动跟踪定位射流灭火系统的探测装置可选用多种火灾探测器，如感温、火焰、图像、复合式等火灾探测器。目前常用的火灾探测器主要为图像型或火焰火灾探测器。探测装置探测到火源后，再利用图像中心点匹配法或多级扫描辐射最高强度阈值判定法，进行火源的跟踪定位。
3.控制装置
控制装置是系统的控制和信息处理组件，具有接收并处理火灾探测信号，发出控制和报警信息，驱动灭火装置定点灭火，接收反馈信号，同时完成相应显示、记录，并向火灾报警控制器或消防联动控制器传送信号等功能的装置。
4.水流指示器
水流信号转换成电信号的一种水流报警装置。
5.末端试水装置
模拟末端试水装置应由探测部件、压力表、试水阀、试水接头及排水管组成。
（二）系统基本组成和工作原理
1.自动消防炮和喷射型自动射流灭火系统组成
它由自动消防炮或喷射型自动射流灭火装置、探测装置、控制模块箱、控制装置（控制主机、现场控制箱等）、水流指示器、模拟末端试水装置以及供水管网与阀门、供水设施（消防水泵等）等主要组件组成。
2.喷洒型自动射流灭火系统组成
它由喷洒型自动射流灭火装置、探测装置、控制模块箱、控制装置(控制主机、现场控制箱等)、水流指示器、模拟末端试、水装置以及供水管网与阀门、供水设施(消防水泵等)等主要组件组成。
3.自动消防炮和喷射型自动射流灭火系统工作原理
在准工作状态时，由消防水箱或稳压泵、气压给水设备等稳压设施维持管道内的充水压力。探测装置对保护现场的火灾信号进行监测。
发生火灾时，探测装置自动探测到火源，向控制装置传送火源信号。控制装置接收到信号后，发出控制和报警信息，驱动灭火装置扫描、定位。定位到火源后，控制装置打开自动控制阀，同时启动消防水泵进行供水，对火源进行射流灭火。水流经水流指示器后，水流指示器的动作信号反馈到控制装置。探测装置确认火灾扑灭后，延续一定时间后关闭自动控制阀。
4.喷洒型自动射流灭火系统工作原理
在准工作状态时，由消防水箱或稳压泵、高位消防水箱等稳压设施维持管道内的充水压力。探测装置对保护现场的火灾信号进行监测。发生火灾时，在火灾光、烟气的作用下，探测装置自动探测到火源，向控制装置传送火源信号。控制装置接收到信号后，启动对应的报警装置、启动消防水泵、打开电磁（动）阀，探测到火源并测定火源在有效射程范围内的灭火装置进行喷水灭火，直到火灾扑灭。
（三）灭火机理
主要利用水的冷却、窒息及隔离作用。
二、系统适用场所
（一）适用场所
自动跟踪定位射流灭火系统可用于扑救民用建筑和丙类生产车间、丙类库房中，火灾类别为A类的下列场所：
（1）净空高度大于12m的高大空间场所。
（2）净空高度大于8m且不大于12m，难以设置自动喷水灭火系统的高大空间场所。
（二）不适用场所
自动跟踪定位射流灭火系统不应用于下列场所：
（1）经常有明火作业。
（2）不适宜用水保护。
（3）存在明显遮挡。
（4）火灾水平蔓延速度快。
（5）高架仓库的货架区域。
（6）火灾危险等级为现行国家标准《自动喷水灭火系统设计规范》GB 50084规定的严重危险级。
二、系统选型

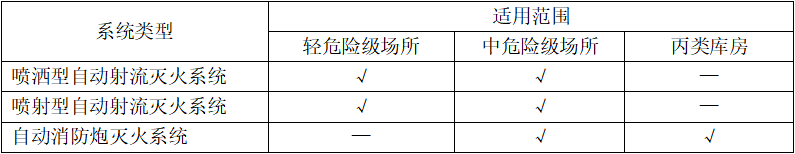

自动跟踪定位射流灭火系统的选型宜符合下表规定。
注：同一保护区内宜采用一种系统类型。当确有必要时，可采用两种类型系统组合设置。
三、设计流量与持续喷水时间
（一）自动消防炮灭火系统和喷射型自动射流灭火系统的设计流量
（1）自动消防炮灭火系统和喷射型自动射流灭火系统应保证至少2台灭火装置的射流能到达被保护区域的任一部位。
（2）自动消防炮灭火系统中单台炮的流量，对于民用建筑，不应小于20L/s；对于工业建筑，不应小于30L/s。
（3）喷射型自动射流灭火系统用于扑救轻危险级场所火灾时，单台灭火装置的流量不应小于5L/s；用于扑救中危险级场所火灾时，单台灭火装置的流量不应小于10L/s。
（4）自动消防炮灭火系统和喷射型自动射流灭火系统灭火装置的设计同时开启数量应按2台确定。
（二）喷洒型自动射流灭火系统的设计参数

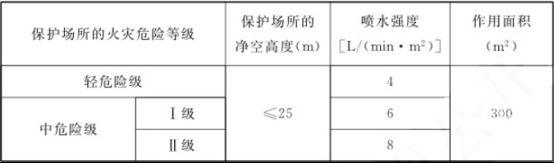

（1）喷洒型自动射流灭火系统灭火装置的布置应能使射流完全覆盖被保护场所及被保护物。系统的设计参数不应低于下表的规定。

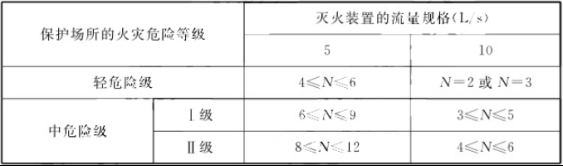

（2）喷洒型自动射流灭火系统灭火装置的设计同时开启数量，应按保护场所内任何一点着火时，可能开启射流的灭火装置的最大数量确定，且应符合下表的规定。
（三）自动跟踪定位射流系统的设计参数
自动跟踪定位射流灭火系统的设计持续喷水时间不应小于1.0h。
四、电气要求
（1）视频信号传输应采用视频同轴电缆或者光缆传输。当采用视频同轴电缆传输时，电缆中间不宜有接头。
（2）探测和控制信号传输距离较远时，宜采用光缆传输。
