13888147524焊工是一种特种作业工种，从事焊工相关规定工作必须持证上岗，熔化焊接与热切割特种作业操作证每3年需要复审一次。一人一证持证上岗，全国通用。
考试形式：本人参考、单人单桌、分为理论科目和实操科目，满分均为100分，及格分均为80分。
报考咨询：18206863120（微信同号）
报名资料：
1、身份证复印件1份
2、一寸白底照片2张
3、初中及以上文化程度毕业证复印件1份
4、个人健康承诺书1份（学校提供，本人签字）
焊工学技术课程内容：
第一周：焊工基础（电焊工安全操作规范及设备工具的安全使用）手工电弧焊操作技能培训（例如：手工焊接设备、焊接材料、工具。各种焊接位置的操作技能，单面焊双面成型技术的操作技巧）。
第二周：氧、乙炔焊接与切割，等离子弧切割（气焊与切割设备的使用及安全操作规程），各种厚板、薄板气焊与切割操作技巧。
第三周：手工钨极氩弧焊技术（例如：氩弧焊设备及工具的安全使用和安全操作规程）；氩弧焊焊接厚、薄板各种焊接位置的安全操作技巧；常用有色技术材料，例如：铝合金材料的焊接技巧。
第四周：二氧化碳气体保护电弧焊技术（例如：二氧化碳焊接设备、设备工具的安全操作规程）；二氧化碳气体保护焊焊接位置的操作技巧。
如何掌握碱性低氢型焊条平焊第一层焊接运条要点？

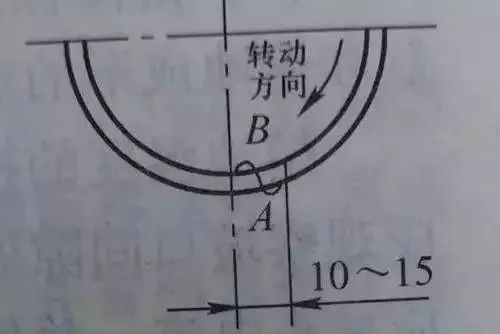

（1）防止坡口间隙较小产生气孔 气孔产生的原因是坡口间隙较小段存有残余的油脂、锈蚀及杂质。电流较小时熔池熔化不完全，熔池一次性成型过厚，焊接电弧过长。防止措施是在坡口间隙变化时改变走弧位置在中心线右侧10~15mm段，如图所示。
此时电弧行走于焊槽根部，先以直线形稍作前移5~10mm，在回带电弧坡口一侧，停留后用正月牙运条方式回推至熔池中心，使熔渣浮动后熔池的液体流至坡口间隙。然后带弧至坡口的另一侧稍作停留，再使电弧前移A、B两侧延伸点。呈直线型带弧前移动5~10mm后，从A、B两侧按同样方法形成熔池的厚度。焊接时，焊条与焊接方向所成角度为70~80度。
这种带弧方法因电弧前移5~10mm，焊槽内的杂质经过电弧的吹扫与熔化后，形成的熔池会在焊槽根部加厚成形，避免了焊槽根部杂质在电弧一次吹扫时熔池堆敷过厚而卷入熔池，形成气孔缺陷。因5~10mm段电弧前移距离较短，熔池的温度较高，电弧回带能使半熔化状态的熔渣迅速溢出，使坡口间隙较小段形成一种屏障保护。

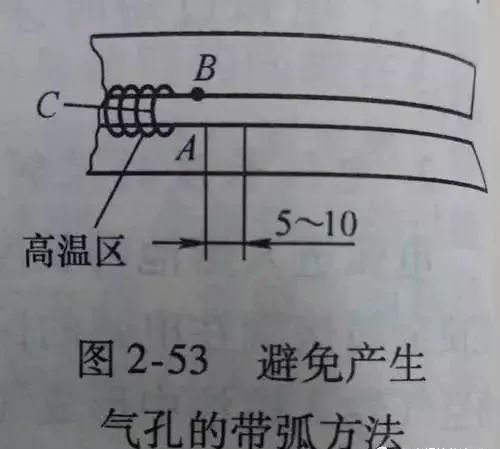

（2）防止坡口间隙较大段产生气孔 气孔产生的原因是走弧的方法不正确，电弧前移，以坡口间隙的吹扫，而使熔滴过渡成形。为了防止这种情况发生，电弧引燃使熔池成形后从熔池的前方贴于坡口的一侧（如A侧），稍作前移5~10mm，在按原路回推熔池于坡口A侧熔合点（见图所示），并将电话吹向A点稍作停留，使熔渣外扩到坡口的间隙，再使电弧沿坡口一侧推向熔池中心C点的后方，使C点熔池稍稍延伸外扩。然后做带弧动作至坡口的另一侧B点，不做停留沿B点坡口的钝边前移5~10mm，再按来路后移回带至B点，稍作停留使熔渣液流至坡口间隙处，将B点熔池外扩面与A点熔合，再沿A测坡口面带弧至C点熔池的后方，稍作停留使熔池外扩延伸，最后做划弧动作带弧至坡口的另一侧A点，一次循环。
这种带弧方法，因采用段弧贴向坡口两侧钝边处的过流点，当熔滴过渡到熔池时大部熔渣先流至坡口间隙处形成屏障保护，使高温熔池液流至坡口间隙时，因屏障的保护而使有害物不能进入熔池之中，从而避免气孔的产生。
（3）屏障保护法运条 采用屏障保护法运条时，熔池温度的控制和熔池成形的观察如上图所示。
