2023年昆明市焊工证办理-技能培训:小管径焊接方法和技巧

[日期:2022-12-20]   来源:云南技能考试网  作者:云南技能考试网   阅读:456次

焊工是一种特种作业工种,从事焊工相关规定工作必须持证上岗,熔化焊接与热切割特种作业操作证每3年需要复审一次。一人一证持证上岗,全国通用。

考试形式:本人参考、单人单桌、分为理论科目和实操科目,满分均为100分,及格分均为80分。

报考咨询:18206863120(微信同号)


焊工短期技能培训内容:

第一周:焊工基础(电焊工安全操作规范及设备工具的安全使用)手工电弧焊操作技能培训(例如:手工焊接设备、焊接材料、工具。各种焊接位置的操作技能,单面焊双面成型技术的操作技巧)。

第二周:氧、乙炔焊接与切割,等离子弧切割(气焊与切割设备的使用及安全操作规程),各种厚板、薄板气焊与切割操作技巧。

第三周:手工钨极氩弧焊技术(例如:氩弧焊设备及工具的安全使用和安全操作规程);氩弧焊焊接厚、薄板各种焊接位置的安全操作技巧;常用有色技术材料,例如:铝合金材料的焊接技巧。

第四周:二氧化碳气体保护电弧焊技术(例如:二氧化碳焊接设备、设备工具的安全操作规程);二氧化碳气体保护焊焊接位置的操作技巧。


电工证/焊工证/高空证/登高证/安全员考试培训报名简章

1、高压电工作业 :

指对1千伏(kV)及以上的高压电气设备进行运行、维护、安装、检修、改造、施工、调试、试验及绝缘工、器具进行试验的作业。



2、低压电工作业:

指对1千伏(kV)以下的低压电器设备进行安装、调试、运行操作、维护、检修、改造施工和试验的作业。




3、熔化焊接与热切割作业:

指使用局部加热的方法将连接处的金属或其他材料加热至熔化状态而完成焊接与切割的作业。适用于气焊与气割、焊条电弧焊与碳弧气刨、埋弧焊、气体保护焊、等离子弧焊、电渣焊、电子束焊、激光焊、氧熔剂切割、激光切割、等离子切割等作业。



4、高处安装、维护、拆除作业:

指在高处从事安装、维护、拆除的作业。适用于利用专用设备进行建筑物内外装饰、清洁、装修,电力、电信等线路架设,高处管道架设,小型空调高处安装、维修,各种设备设施与户外广告设施的安装、检修、维护以及在高处从事建筑物、设备设施拆除作业。





5、登高架设作业: 指在高处从事脚手架、跨越架架设或拆除的作业。




6、制冷与空调设备运行操作作业:

指对各类生产经营企业和事业等单位的大中型制冷与空调设备运行操作的作业。

适用于化工类(石化、化工、天然气液化、工艺性空调)生产企业,机械类(冷加工、冷处理、工艺性空调)生产企业,食品类(酿造、饮料、速冻或冷冻调理食品、工艺性空调)生产企业,农副产品加工类(屠宰及肉食品加工、水产加工、果蔬加工)生产企业,仓储类(冷库、速冻加工、制冰)生产经营企业,运输类(冷藏运输)经营企业,服务类(电信机房、体育场馆、建筑的集中空调)经营企业和事业等单位的大中型制冷与空调设备运行操作作业。




7、制冷与空调设备安装修理作业:

指对所指制冷与空调设备整机、部件及相关系统进行安装、调试与维修的作业。



8、危化品安全员:

适用于危险化学品生产企业和经营单位,由昆明市应急管理局颁发,证书全称:危险化学品经营单位(主要负责人)和危险化学品生产单位(主要负责人)

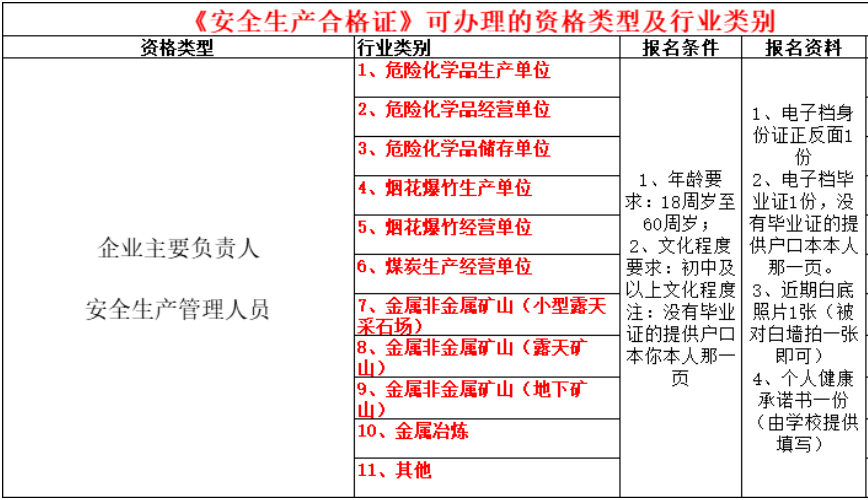

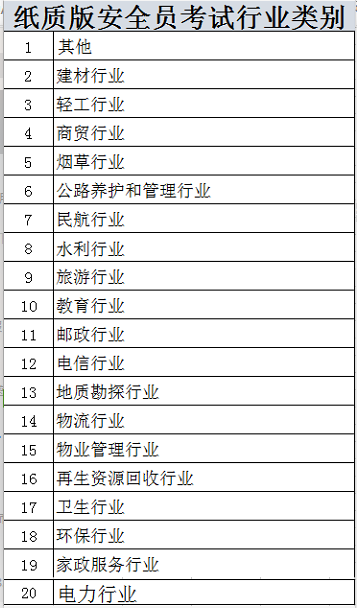

9、纸质版安全员证

适用于工贸企业,分为主要负责人和管理人员两大类。由昆明市安全生产协会颁发,证书全称:安全生产培训合格证。







10、危险化学品操作证:

危险化学品的生产、经营、储存、运输、使用以及处置废弃危化品活动的人员,必须接受有关法律、法规、规章和安全知识、专业技术、职业卫生防护和应急救援等知识的培训,并经考核合格,方可上岗作业。
一、安全生产相关法律法规和危险化学品知识;
二、危险化学品单位安全管理和安全技术措施;
三、重大危险源辨识与现场应急处理;
四、危险化学品职业危害及其预防;
五、事故案例分析等五部分组成,既有理论指导内容,又有实际案例,理论与实际相结合,以期在安全生产培训考核中,取得好的培训效果。



作业类别介绍:

(1)、光气及光气化工艺作业:

指光气合成以及厂内光气储存、输送和使用岗位的作业。

适用于一氧化碳与氯气反应得到光气,光气合成双光气、三光气,采用光气作单体合成聚碳酸酯,甲苯二异氰酸酯(TDI)制备,4,4'-二苯基甲烷二异氰酸酯(MDI)制备等工艺过程的操作作业。


(2)、氯碱电解工艺作业:

指氯化钠和氯化钾电解、液氯储存和充装岗位的作业。

适用于氯化钠(食盐)水溶液电解生产氯气、氢氧化钠、氢气,氯化钾水溶液电解生产氯气、氢氧化钾、氢气等工艺过程的操作作业。


(3)、氯化工艺作业:

指液氯储存、气化和氯化反应岗位的作业。

适用于取代氯化,加成氯化,氧氯化等工艺过程的操作作业。


(4)、硝化工艺作业:

指硝化反应、精馏分离岗位的作业。

适用于直接硝化法,间接硝化法,亚硝化法等工艺过程的操作作业。


(5)、合成氨工艺作业:

指压缩、氨合成反应、液氨储存岗位的作业。

适用于节能氨五工艺法(AMV),德士古水煤浆加压气化法、凯洛格法,甲醇与合成氨联合生产的联醇法,纯碱与合成氨联合生产的联碱法,采用变换催化剂、氧化锌脱硫剂和甲烷催化剂的“三催化”气体净化法工艺过程的操作作业。


(6)、裂解(裂化)工艺作业:

指石油系的烃类原料裂解(裂化)岗位的作业。

适用于热裂解制烯烃工艺,重油催化裂化制汽油、柴油、丙烯、丁烯,乙苯裂解制苯乙烯,二氟一氯甲烷(HCFC-22)热裂解制得四氟乙烯(TFE),二氟一氯乙烷(HCFC-142b)热裂解制得偏氟乙烯(VDF),四氟乙烯和八氟环丁烷热裂解制得六氟乙烯(HFP)工艺过程的操作作业。


(7)、氟化工艺作业:

指氟化反应岗位的作业。

适用于直接氟化,金属氟化物或氟化氢气体氟化,置换氟化以及其他氟化物的制备等工艺过程的操作作业。


(8)、加氢工艺作业:

指加氢反应岗位的作业。

适用于不饱和炔烃、烯烃的三键和双键加氢,芳烃加氢,含氧化合物加氢,含氮化合物加氢以及油品加氢等工艺过程的操作作业。


(9)、重氮化工艺作业:

指重氮化反应、重氮盐后处理岗位的作业。

适用于顺法、反加法、亚硝酰硫酸法、硫酸铜触媒法以及盐析法等工艺过程的操作作业。


(10)、氧化工艺作业:

指氧化反应岗位的作业。

适用于乙烯氧化制环氧乙烷,甲醇氧化制备甲醛,对二甲苯氧化制备对苯二甲酸,异丙苯经氧化-酸解联产苯酚和丙酮,环己烷氧化制环己酮,天然气氧化制乙炔,丁烯、丁烷、C4馏分或苯的氧化制顺丁烯二酸酐,邻二甲苯或萘的氧化制备邻苯二甲酸酐,均四甲苯的氧化制备均苯四甲酸二酐,苊的氧化制1,8-萘二甲酸酐,3-甲基吡啶氧化制3-吡啶甲酸(烟酸),4-甲基吡啶氧化制4-吡啶甲酸(异烟酸),2-乙基已醇(异辛醇)氧化制备2-乙基己酸(异辛酸),对氯甲苯氧化制备对氯苯甲醛和对氯苯甲酸,甲苯氧化制备苯甲醛、苯甲酸,对硝基甲苯氧化制备对硝基苯甲酸,环十二醇/酮混合物的开环氧化制备十二碳二酸,环己酮/醇混合物的氧化制己二酸,乙二醛硝酸氧化法合成乙醛酸,以及丁醛氧化制丁酸以及氨氧化制硝酸等工艺过程的操作作业。


(11)、过氧化工艺作业:

指过氧化反应、过氧化物储存岗位的作业。

适用于双氧水的生产,乙酸在硫酸存在下与双氧水作用制备过氧乙酸水溶液,酸酐与双氧水作用直接制备过氧二酸,苯甲酰氯与双氧水的碱性溶液作用制备过氧化苯甲酰,以及异丙苯经空气氧化生产过氧化氢异丙苯等工艺过程的操作作业。


(12)、胺基化工艺作业:

指胺基化反应岗位的作业。

适用于邻硝基氯苯与氨水反应制备邻硝基苯胺,对硝基氯苯与氨水反应制备对硝基苯胺,间甲酚与氯化铵的混合物在催化剂和氨水作用下生成间甲苯胺,甲醇在催化剂和氨气作用下制备甲胺,1-硝基蒽醌与过量的氨水在氯苯中制备1-氨基蒽醌,2,6-蒽醌二磺酸氨解制备2,6-二氨基蒽醌,苯乙烯与胺反应制备N-取代苯乙胺,环氧乙烷或亚乙基亚胺与胺或氨发生开环加成反应制备氨基乙醇或二胺,甲苯经氨氧化制备苯甲腈,以及丙烯氨氧化制备丙烯腈等工艺过程的操作作业。


(13)、磺化工艺作业:

指磺化反应岗位的作业。

适用于三氧化硫磺化法,共沸去水磺化法,氯磺酸磺化法,烘焙磺化法,以及亚硫酸盐磺化法等工艺过程的操作作业。


(14)、聚合工艺作业:

指聚合反应岗位的作业。

适用于聚烯烃、聚氯乙烯、合成纤维、橡胶、乳液、涂料粘合剂生产以及氟化物聚合等工艺过程的操作作业。


(15)、烷基化工艺作业:

指烷基化反应岗位的作业。

适用于C-烷基化反应,N-烷基化反应,O-烷基化反应等工艺过程的操作作业。


(16)、化工自动化控制仪表作业: 指化工自动化控制仪表系统安装、维修、维护的作业。



11、烟花爆竹安全作业:

指从事烟花爆竹生产、储存中的药物混合、造粒、筛选、装药、筑药、压药、搬运等危险工序的作业。




12、煤矿安全作业




13、金属非金属矿山安全作业



14、报名需要资料:

身份证、毕业证、照片白底、个人健康承诺书。


15、培训安排:

培训需要线上线下学习培训,有理论和实操培训,每周开班,报名后会给学员注册学习题库,学员先练习理论,然后等着安排培训和考试,考前需到校培训两天。


16、考试形式:

本人参考、单人单桌、理论实操均为机考,及格分为80分。考试简单,正常只要识字并且来参加培训考试都能过,如果考不过免费安排补考。


17、考试需携带的资料:身份证原件、准考证(由我校统一发放)。


小管径焊接方法和技巧


焊接裂纹是焊接件中最常见的一种严重缺陷。在焊接应力及其他致脆因素共同作用下,焊接接头中局部地区的金属原子结合力遭到破坏而形成的新界面所产生的缝隙。


它具有尖锐的缺口和大的长宽比的特征。裂纹影响焊接件的安全使用,是一种非常危险的工艺缺陷。
焊接裂纹不仅发生于焊接过程中,有的还有一定潜伏期,有的则产生于焊后的再次加热过程中。
焊接裂纹产生的原因有哪些?
焊缝在焊接当中开裂有以下原因:
应力、拘束力、刚性、化学成分、焊缝预留的间隙、电流、焊道、母材清洁度等。这些因素都可能是造成焊缝开裂。
虽然焊缝开裂原因很多,但在不同场合是多种因素造成,也有两种或三种因素造成的。但不管几个因素,其中必有一个主要因素。也有各种条件都没有什么影响,只受一个因素造成焊缝开裂。
因此出现焊缝开裂必须首先正确地分析出开裂的主要因素和次要因素,根据造成开裂的主要、次要因素采取相应措施进行解决。
焊接过程形成的焊缝是焊条和母材两者经过电流高温熔化后形成焊缝,是焊条和母材由固体变成液体,高温液体是热胀,冷却变成固体是收缩。由于热胀冷缩,自然使焊接结构产生应力。
有些焊接结构本身就存有拘束力和刚性。
焊接过程是由固体变成液体,也就是由固态转变成液态(通常说铁水),再由液态变成固态,也就形成焊缝。液态转变成固态(也就是铁水转变成晶粒)。铁水变成晶粒的过程就是结晶过程。
母材温度低的位置先开始结晶,逐渐向焊缝中间位置伸展,焊缝中间最后结晶。由于热胀冷缩的作用,焊接结构受应力或拘束力或刚性的影响,使母材晶粒连接不到一起,轻者在焊缝中间出现小裂纹,重者在焊缝中间出现明显的裂缝。
即使母材和电焊条的化学成分都好,受焊接结构的拘束力、刚性和焊接过程产生的应力影响,也会出现裂纹或裂缝。
如果母材和电焊条的化学成分不好(碳、硫、磷等偏高);或是焊缝预留间隙太大,母材在焊缝边缘杂质过多,或电流过大,并且焊接速度过快、过慢、焊道过宽等因素会使焊缝开裂情况更要加重。

焊接裂纹的种类及预防措施

焊接裂纹根据其部位、尺寸、形成原因和机理的不同,可以有不同的分类方法。按裂纹形成的条件,可分为热裂纹、冷裂纹、再热裂纹和层状撕裂等四类。
根据焊接工程现场焊缝开裂情况,多数是因为应力、拘束力、刚性造成的。可以说往往是应力、拘束力、刚性为焊缝开裂的主要因素。
解决应力、拘束力、刚性造成焊缝开裂比较有效的办法是:采取固定焊、分散焊。
所谓固定焊:先将焊件的全部焊缝,或是重要部位焊缝,先采取小电流、窄焊道、短距离焊,全部固定住。这样使焊件不易产生较大应力。
即便在焊件各处都固定住,但也不可在同一位置顺序向前,更不可采取大电流并采用大规格焊条。应换位置焊,不使其局部位置产生过大热量。有拘束力和刚性结构可以采取同样的方法解决。
所谓分散焊,这对大型结构来说决不可在同一位置顺序焊,应当调换位置进行焊。
对大型结构不仅得先固定焊,再采取分散焊,第一焊道也不可用大电流和大规格焊条。对整体大结构来说全部焊缝自始至终都得分散焊,不然,虽然焊缝不开裂,但残留应力太大。

1小直径管对接水平固定打底层焊接技术
(1)试件材料 20无缝钢管。
(2)试件规格 60mm x4mm,L =200mm,见图
(3)坡口尺寸 60°V形坡口,钝边为0.5-1mm。
(4)焊接材料 E4303或E5015焊条,直径为2. 5mm或3. 2mm。
(5)焊接要求 单面焊双面成形。
(6)试件装配



1)修磨钝边为1-1. 5mm,无毛刺,错边量<0. 5mm。
2)试件清理。用角向磨光机、锉刀、砂布和钢丝刷等清理坡口正反两面各20mm范围内的油污、水分、氧化物、毛刺和铁锈等,直至露出金属光泽。
3)试件的装配与定位焊。将清理好的试件,对齐找正、留有3-4mm间隙,用正式焊接工艺和焊接材料,在试件坡口内斜平位置(上爬坡)定位焊一处即可,将定位焊点处理成斜坡状并有适当的反变形。
组装后经检查合格后,按焊位和合适的高度将管子固定在操作架上待焊。小径管子对接水平固定焊试件如上图所示。
2小直径管对接水平固定打底层焊接技术
(1)引弧---连弧焊引弧
用碱性焊条焊接时,在起弧过程中,由于熔渣少、电弧中的保护气体少等原因,使熔池保护效果不好,焊缝极容易出现密集气孔,多为N2气孔。
为了防止这类现象出现,碱性焊条的引弧多采用划擦法。在始焊处时钟6点位置的前方10mm处引弧后,把电弧拉至始焊处,即时钟6点位置进行电弧预热,当发现坡口根部有“出汗”现象时,将焊条向坡口间隙内顶送,听到“噗噗”声后,稍停一下,使钝边每侧熔化1-2mm并形成第一个熔孔,这时引弧工作完成。
碱性焊条需用电流比同直径的酸性焊条要小10%左右。为此,引弧过程中要求焊工手稳、技术高,引弧及回弧动作要快、准。
(2)断弧焊引弧
在时钟6-5点位置,即仰焊位置引弧,用长弧进行预热,当焊条端部出现熔化状态时,用腕力将焊条端部的第一、第二滴熔滴甩掉。
与此同时,观察预热处有“出汗”现象时,迅速而准确地将焊条熔滴送入始焊端间隙,稍做一下左右摆动的同时,焊条向后上方稍微推一下,然后向斜下方带弧、灭弧,第一个熔池就这样形成了,引弧工作结束。
(3)焊条角度
1)起焊点,即时钟5-6点位,焊条与焊接方向管切线的夹角为80-85°。
2)在时钟7-8点位置为仰焊爬坡焊,焊条与焊接方向管切线的夹角为100°-105°。
3)在立焊位置,即时钟9点钟位置,焊条与焊接方向管切线的夹角为90°。
4)在立位爬坡焊位置,即时钟10-11点位置施焊过程中,焊条与焊接方向管切线的夹角为85-90°。
5)在平焊位置,即时钟12点位置焊接时,焊条与焊接方向管切线的夹角为75-80°。
前半圈与后半圈相对应的焊接位置,焊条角度相同。



3小直径管对接水平固定盖面层焊接技术
1. 清理熔渣
仔细清理打底层焊缝与坡口两侧母材夹角处的熔渣、焊点与焊点叠加处的熔渣。
2. 运条方法
在时钟5-6点位置,即仰焊位置引弧后,长弧预热仰焊部位,将熔化的第一、第二滴熔滴甩掉,因为此时的熔滴温度低、流动性不好。
然后以短弧的方式向上送熔滴,采用月牙形运条或横向锯齿形运条法施焊。
焊接过程中始终保持短弧,焊条摆至两侧时要稍作停顿,将坡口两侧边缘熔化1- 2mm,使焊缝金属与母材圆滑过渡,防止产生咬边缺陷。
焊接过程中,熔池始终保持椭圆形状且大小一致,熔池应明亮清晰。前半圈收弧时,要对弧坑稍填些熔化金属,使弧坑成斜坡状,为后半圈焊缝收尾创造条件。
焊接后半圈之前,应把前半圈起头部位焊缝的焊渣敲掉10-15 mm,焊缝收尾时注意填满弧坑。用碱性焊条焊接盖面层时,始终用短弧预热、焊接,引弧方法采用划擦法。
3.焊条角度
由于根部打底层焊缝已焊完,盖面层焊缝与根部是否焊透无关,主要技术问题是盖面层焊缝应成形良好,余高应符合技术规定,焊缝与母材圆滑过渡,无咬边。为此,焊条与管子焊接方向切线的夹角应比打底层焊接稍大5°左右。



(1)仰焊位置,即时钟6-7点位置,焊条与焊接方向管切线的夹角为85°-90°。
(2)仰位爬坡焊位置,即时钟7-8点位置,焊条与焊接方向管切线的夹角为105°-110°。
(3)立焊位置,即时钟9点钟位置,焊条与焊接方向管切线的夹角为95°。
(4)立位爬坡焊位置,即时钟10-11点位置,焊条与焊接方向管切线的夹角为90°-95°。
(5)平焊位置,即12点钟位置,焊条与焊接方向管切线的夹角为75°-80°。
4步骤及注意事项
1)熟悉图样、清理坡口表面和修锉钝边。
2)按装配要求组装试件,进行定位焊,并将试件水平固定在焊接支架距地面800- 900mm的高度上待焊。
3)从管子仰焊位处引弧起焊,按逆时针先焊右半圈,采用断弧法焊至平焊位。
4)清理焊渣并修磨仰、平焊位接头,成缓坡状。
5)变换焊接位置,焊接左半圈,在仰焊位缓坡状处起头或用电弧切割成缓坡状再起 头,用与右半圈同样的操作方法完成打底层的焊接。
6)清理焊渣及飞溅物,焊接盖面层,仍采用两半圈焊法,施焊时均采用月牙形或横向锯齿形运条法焊接,注意收弧时填满弧坑。
7)焊接后,清理管件内、外焊缝的焊渣和飞溅物,检查正、反两面焊缝。
